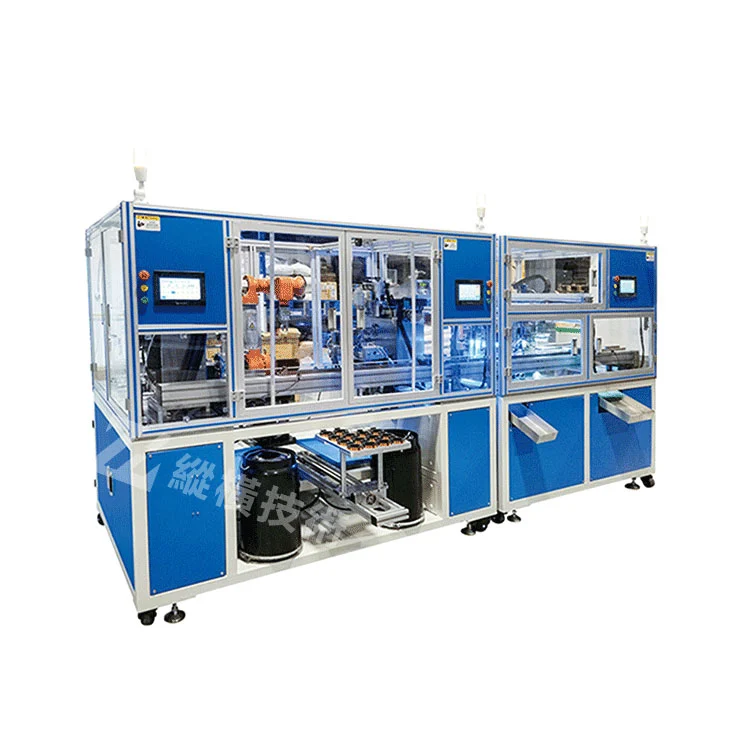

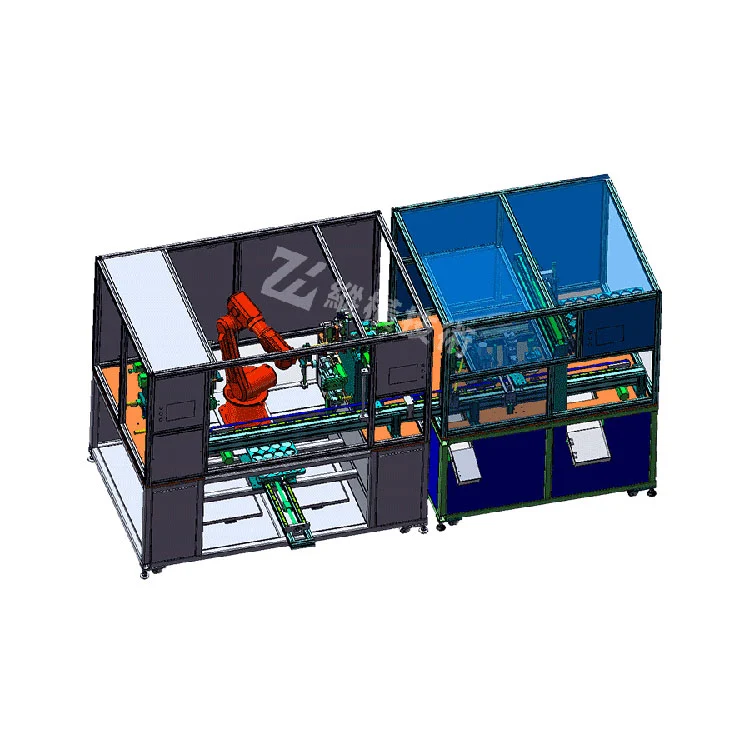

Robotarm fôringsvikling av CCD -deteksjonsmotstand Sveisetest Swing Plate Automatic Production Line

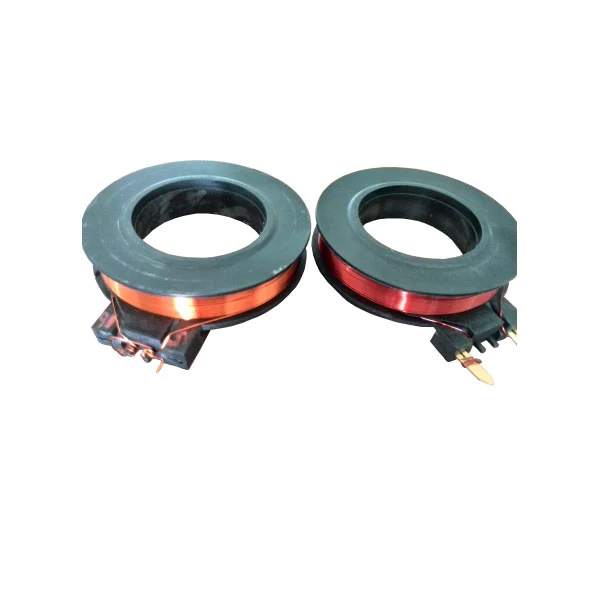

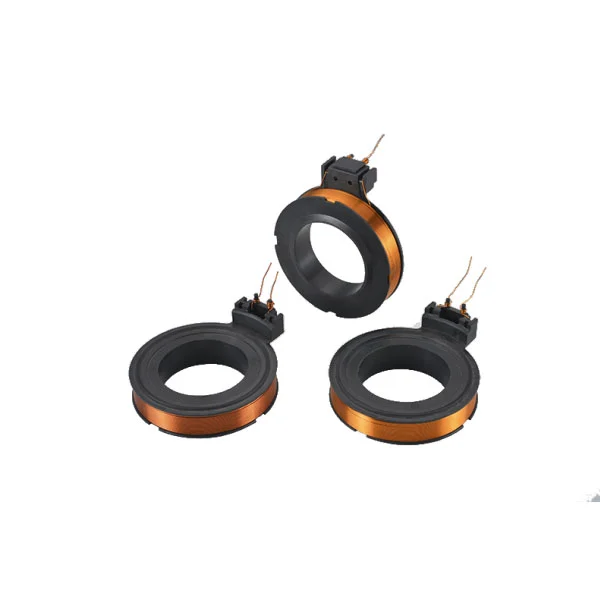

Den robotiske armfôringsvikling av CCD -deteksjonsmotstand Sveisetest Swing Plate Automatic Production Line vedtar automatisk viklings-, sveise- og deteksjonssamlingslinjeoperasjonsmodus. Transportarmen klemmer automatisk skjelettet og legger den i den svingete maskinen for svingete. Etter at viklingen er fullført, sveises den emaljerte ledningen automatisk til plug-in ved hjelp av motstandssveising; Etter sveising utføres CCD -flathet og motstandsverdideteksjon.

1. Dobbeltmaskinens vikling.

2. Terminal vikling kan realiseres, og terminalviklingen kan være vertikalt og horisontalt.

3. Viklingen er flat, og det er ingen crossover eller akkumulering av vikling.

4. CCD Automatisk flathetsdeteksjon (deteksjon og skjønn i henhold til prøver), er kvalifiserte delstrøm til neste prosess for manuell ominspeksjon (manuell ominspeksjonsstasjon legges til for tidlig produksjon eller spesiell kvalitetskontroll), og ukvalifiserte deler er automatisk plassert i den mangelfulle produktboksen.

5. Den svingete sorten kan raskt endres, og de raske klemmene til forskjellige produkter er utskiftbare.

6. Trådhodebehandlingsmetode: a. Trekk av eller kutt med pneumatisk saks; b. Avfallstråden faller i avfallsleddet.

7. 7-tommers LCD-berøringsskjermprogrammering, som gir interaktivt visuelt undervisningssystem for mennesker og datamaskiner, oppnår WYSIWYG-programmeringseffekt.

8. CCD Automatisk flathetsdeteksjon (deteksjon og skjønn i henhold til prøver), er kvalifiserte delstrøm til neste prosess for manuell ominspeksjon (manuell ominspeksjonsstasjon legges til for tidlig produksjon eller spesiell kvalitetskontroll), og ukvalifiserte deler er automatisk plassert i den mangelfulle boksen.

9. Den mangelfulle boksen er låst med en lås for å forhindre at operatører tar mangelfulle produkter fra den mangelfulle boksen for fortsatt bruk.

10. Motstandssveisekontrollprogrammet har et sveisetall for elektrodehodet (satt av prosessen), og setter en advarsel for sliping (eller erstatter) elektroden etter et visst antall sveising.

11. Under motstandssveiseprosessen vil det ikke være noen eksplosjonssveising, sveising av lekkasje og andre fenomener.

12. Automatisk motstandsverdideteksjon, kvalifiserte deler blir losset og lagret, og ukvalifiserte deler er plassert i den mangelfulle boksen.

13. Spindelen og x, y og z tre dimensjoner bruker alle AC -servomotorer, og løpehastigheten og plasseringshastigheten til hver akse er raske og nøyaktige.

14. Kontrollområdet er utstyrt med start- og nødstoppknapper, som er enkelt å betjene og brukervennlige.
